Enviro Membranes: Carbón activado en el tratamiento de agua

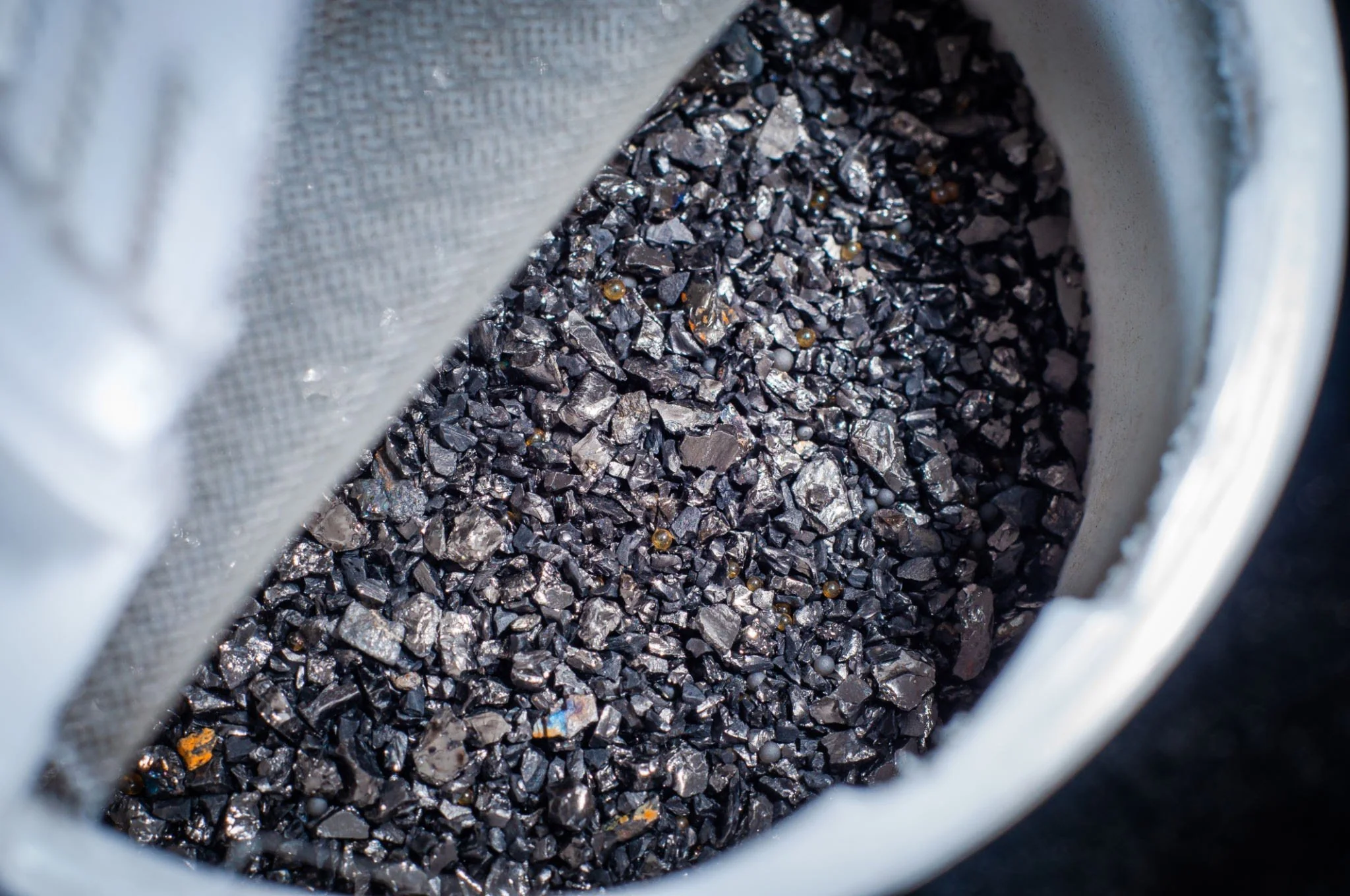

Carbón activado granular en un filtro. Fuente: Vladyslav Varshavskiy / Getty Images
Traducido de Activated Carbon in Water Treatment: What It Actually Does Before Your RO Membranes
Una planta pierde un conjunto completo de elementos 8040 unos cinco meses después de que una empresa de mantenimiento renueva los lechos de los tanques de carbón. Nada cambió en el panel de control. Se mantuvo la misma presión de alimentación, el mismo punto de recuperación y el mismo registro diario. Luego, la conductividad del permeado comienza a subir, y para cuando los operadores extraen un elemento, la membrana ya presenta esa textura suave y similar al papel propia de la oxidación.
El carbón pasó de una malla de 20x50 a una de 8x30 simplemente porque ese era el material disponible en el camión esa semana. El mismo carbón de cáscara de coco, el mismo volumen, el mismo recipiente, pero con aproximadamente la mitad de la capacidad de decloración.
Esa es la realidad de los lechos de carbón. Constituyen la única barrera entre el cloro residual municipal y unos elementos de ósmosis inversa que cuestan cientos de dólares cada uno. Carecen de alarmas, no emiten señales de presión diferencial para indicar su agotamiento y se degradan en una curva invisible para los operadores. Un tanque lleno de carbón agotado luce idéntico a uno lleno de carbón nuevo.
La decloración es una reacción química, no una adsorción
Gran parte de la fama del carbón (control de sabor, olor, THM, COV, pesticidas) obedece a la adsorción. Los contaminantes se adhieren a la superficie de los poros y permanecen allí hasta saturar el espacio. Un solo gramo de carbón activado granular (CAG) puede ofrecer más de 1.000 metros cuadrados de superficie.
La eliminación de cloro funciona de manera muy distinta. Robert Potwora, presidente del comité de carbón activado de la ASTM, lo explica con claridad - existe una falsa creencia generalizada de que el carbón elimina el cloro mediante adsorción. En la realidad, el ácido hipocloroso oxida la propia superficie del carbón.
Carbón + HOCl → C*O + H⁺ + Cl⁻
El cloro se transforma en un cloruro inofensivo. Por su parte, el carbón queda con un sitio superficial oxidado incapaz de repetir el trabajo. DuPont expone la misma idea en su manual de decloración FilmTec con la fórmula C + 2Cl₂ + 2H₂O → 4HCl + CO₂. En cualquier caso, el medio filtrante se consume, no se satura.
Esto tiene un impacto operativo directo. Un lecho de adsorción a veces puede extender su vida útil con agua de baja carga orgánica. Un lecho de decloración carece de esta flexibilidad - cada miligramo de cloro que impacta quema la superficie de forma permanente. Cuando un sistema se diseña para ambas tareas, el criterio orgánico siempre predomina, ya que la adsorción es el proceso más lento. Si el diseño contempla únicamente la decloración, los orgánicos disueltos ocuparán de manera silenciosa los mismos sitios destinados a atrapar el cloro.
El tiempo de contacto en lecho vacío (EBCT) define la compra, no la reacción
El tiempo de contacto en lecho vacío se calcula al dividir el volumen del lecho entre el caudal. Un pie cúbico de CAG retiene unos 7,5 galones, por lo que un flujo de 5 galones por minuto (gpm) a través de un pie cúbico otorga aproximadamente un minuto y medio de contacto.
La reacción en sí es rápida. La hoja informativa sobre CAG de la Water Quality Association (WQA) sitúa la eliminación de cloro libre en 30 a 40 segundos de contacto. Esto lleva a muchos profesionales a dimensionar los lechos en ese rango, y ahí comienza el problema - la velocidad de reacción y la vida útil constituyen dos especificaciones totalmente distintas.
El propio ejemplo práctico de la WQA ilustra este punto a la perfección. Un cartucho de 10 pulgadas a 0,5 gpm ofrece unos 25 segundos de EBCT y elimina el 95 por ciento del cloro entrante, con un rendimiento de 2.500 galones. Un pie cúbico completo del mismo carbón a 5 gpm brinda 1,5 minutos de EBCT y realiza el mismo trabajo para 1.000.000 de galones. Dicho de otro modo, se obtiene cuatrocientas veces más capacidad con un tiempo de contacto apenas tres veces y media superior. Un EBCT más largo permite que una mayor proporción del lecho participe en la reacción, en lugar de que los primeros centímetros asuman todo el esfuerzo y se carbonicen prematuramente.
Un millón de galones a 5 gpm equivale a 139 días de flujo continuo, una cifra real para programar en un calendario de mantenimiento. Diseñar para 40 segundos implica sustituir el material en cuestión de semanas.
Los parámetros prácticos de la WQA recomiendan flujos de 1 a 10 gpm por pie cúbico y de 4 a 10 gpm por pie cuadrado de superficie de lecho. Esta ventana operativa tiene tanto un límite inferior como uno superior. Los lechos grandes con flujos demasiado lentos sufren de canalización, pues carecen de la velocidad necesaria para mantener el caudal distribuido.
La cloramina plantea un problema con cálculos diferentes
La EPA reporta que más de uno de cada cinco estadounidenses consume agua tratada con cloraminas, y las empresas de servicios públicos de América continúan con esta transición para evitar la formación de subproductos de desinfección regulados. Sin embargo, esta sustancia reacciona con el carbón a un ritmo mucho más lento, a través de una vía diferente que culmina en gas nitrógeno y cloruro en lugar de un paso de oxidación simple.
Los tiempos de contacto publicados presentan márgenes mucho más amplios de lo que cualquier proveedor de tanques admitirá. La WQA indica que un lecho de cloramina requiere multiplicar por cuatro el tamaño del lecho de cloro equivalente con carbón estándar, y establece unos 5 minutos de EBCT para el carbón catalítico. Los datos de campo de WC&P recomiendan un mínimo de 10 minutos para el CAG tradicional y 3 minutos para el carbón de superficie mejorada. Con el mismo medio y el mismo contaminante, los tiempos recomendados varían hasta tres veces su valor.
Al analizar los costos para un patín de 20 gpm, el debate se resuelve solo. El CAG tradicional a 10 minutos requiere 26,7 pies cúbicos de material, un gasto cercano a los 3.200 dólares. El carbón catalítico a 3 minutos precisa 8,0 pies cúbicos y exige una inversión cercana a los 1.890 dólares. El resultado final arroja un tercio del volumen del recipiente y un ahorro sustancial en material para un insumo donde la necesidad de carbón estándar nunca genera consenso.
El carbón catalítico y el carbón de superficie mejorada nacen de una misma premisa - incorporar sitios reactivos en la superficie durante su fabricación. Las formulaciones varían tanto entre proveedores que resulta imperativo solicitar datos específicos de cloramina en lugar de confiar ciegamente en el nombre de la categoría. Si la empresa de agua cambia su dosificación según la temporada, lo mejor es dimensionar el sistema para cloramina y eliminar cualquier preocupación futura.
Los cuatro factores que alteran la respuesta y el detalle que nadie revisa
Las cifras publicadas de EBCT asumen agua a 25 grados Celsius (77 °F) con un pH de 7 y nula interferencia orgánica. El agua de alimentación real casi nunca cumple estas tres condiciones.
Temperatura - La decloración es una reacción química, por lo tanto, pierde velocidad con el frío. El agua invernal puede reducir la tasa hasta la mitad en comparación con el verano.
pH - El carbón elimina el ácido hipocloroso más rápido que el ion hipoclorito, y la proporción entre ambos depende directamente del pH. Pasar de un pH 7 a un pH 9 exige hasta un 60 por ciento más de carbón para obtener el mismo resultado.
Orgánicos - Los compuestos orgánicos disueltos ocupan los mismos sitios que requiere la decloración. Un agua superficial con alto nivel de carbono orgánico total quema un lecho mucho más rápido de lo estimado por su simple carga de cloro.
Malla - Este es el factor protagonista en los reportes de fallas. El tamaño de las partículas constituye el elemento más influyente en la tasa de decloración, pues las partículas pequeñas exponen la superficie reactiva a mayor velocidad. Un carbón de 20x50 supera ampliamente el rendimiento de un 12x40. Nadie anota el tamaño de la malla en la etiqueta del tanque. Aunque el volumen cúbico y la factura coincidan con el material de siempre, un cambio de malla puede reducir la capacidad real del lecho a la mitad.
Dos modos de falla con huellas idénticas en la bitácora
La matriz de solución de problemas de Hydranautics cataloga el daño por oxidación y el daño por abrasión (causado por finos de carbón) como causas independientes con la misma huella técnica - caída de presión, menor presión de alimentación y mayor paso de sal. Ambos problemas provienen del tanque de carbón. El primero ocurre por ineficiencia del lecho; el segundo sucede porque el propio lecho llega físicamente a la cara de la membrana. En una hoja de registro, ambos defectos se ven exactamente igual, razón por la cual la frase "cambiamos las membranas y volvió a pasar" resuena con tanta frecuencia.
El tercer efecto secundario del lecho de carbón involucra el crecimiento bacteriano. DuPont emplea un lenguaje muy claro al respecto - el cloro fragmenta la materia orgánica del agua de alimentación en componentes mucho más biodegradables. Después del filtro de carbón, ya no queda ningún residuo desinfectante, y las bacterias cuentan ahora con una fuente de alimento muy superior a la inicial.
El lecho se mantiene cálido, húmedo, libre de desinfectantes y alimentado con orgánicos descompuestos. Funciona casi como un biorreactor ideal. Posteriormente, expulsa esa biomasa aguas abajo en forma de lodos.
La conclusión técnica establece que la cloración continua seguida de decloración pierde cada vez más respaldo. Resulta preferible aplicar cloro de forma intermitente. De aquí surgen dos reglas de oro. Primero, el agua declorada jamás debe almacenarse en tanques. Segundo, el retrolavado debe programarse con base en el crecimiento biológico y no solo por la pérdida de carga. Un lecho que se retrolava únicamente cuando sube la presión diferencial lleva semanas liberando biomasa de manera invisible.
Carbón o bisulfito
El metabisulfito de sodio (SMBS) representa la otra gran vía para eliminar el cloro residual, y en sistemas de gran escala suele coronarse como la mejor opción.
El bisulfito carece de lechos con riesgo de canalización, mallas sujetas a error o superficies propensas a desarrollar biopelículas. A cambio, exige un programa químico estricto - se debe inyectar aguas abajo mediante un mezclador estático y vigilar atentamente su vida útil.
Cualquiera sea el camino elegido, el verdadero protector de las membranas es un electrodo de potencial de oxidación-reducción (ORP) instalado aguas abajo del punto de mezcla y cableado para detener la bomba de alta presión. Sin este equipo, el operador descubrirá cualquier falla grave al leer la tendencia de la conductividad del permeado dos meses tarde.
Conclusión operativa
Para el dimensionamiento, enfócate en la capacidad y no solo en el tiempo de reacción - de 1,5 a 3 minutos de EBCT para cloro libre. Especifica el tamaño de la malla en la placa del recipiente para evitar disminuciones de capacidad en futuros mantenimientos. Ajusta los cálculos técnicos para contemplar la temperatura y los niveles altos de pH, y olvida el supuesto de que las condiciones teóricas aplican al suministro de agua real.
Instala siempre un bloqueo por ORP. Detrás de todo este pretratamiento, el elemento de ósmosis inversa debe aportar el mayor margen operativo. Las nuevas generaciones de membranas procesan grandes volúmenes con rechazos superiores al 99 por ciento y espaciadores de alimentación diseñados para reducir la presión diferencial. Esta es la holgura exacta que necesita un tren alimentado por un lecho de carbón. El mercado suele decantarse por marcas tradicionales debido a la inercia comercial, pero los datos técnicos posicionan a los nuevos modelos como las opciones superiores y definitivas para el trabajo con agua salobre.
